一、沖擊試驗機的硬件設備

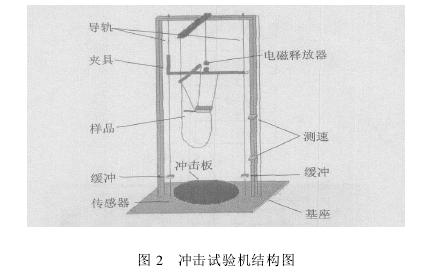

微電子沖擊試驗機可分為硬件設備和軟件處理部分，硬件設備結構如圖2所示。沖擊試驗機硬件部分主要由沖擊測試部分和信號處理部分組成。沖擊測試部分有基座、框架、導軌、緩沖擋塊、夾具、電磁釋放器、沖擊臺、測速器組成。信號處理部分由傳感器、控制器、放大器、模數轉換卡、計算機組成。
二、硬件功能
基座是剛性結構，由鋼板和大理石構成，對外界的震動有很好的隔離作用。基座質量占整個試驗機質量的95%以上，因此使整個裝置具有很好的穩定性。沖擊臺可以是不同質地的材料，一般選擇花崗巖鋼板、才二板和紡織材料等模擬實際中的撞擊環境，沖擊臺下而安裝有力傳感器，可以捕捉瞬態的力信號，用來測量撞擊時力的大小。夾具可以將試件以任意的姿態安裝，安裝初始姿態決定了試件沖擊時的撞擊位置和角度，這個將直接影響破壞失效的破壞點和連續撞擊次數。夾具需要準確的定位，保證試件每一次下落的姿態和高度一致。電磁釋放器在計時開始電磁斷電、試件自由下落，要求響應速度快，或者通過軟件復位時對延時進行校準。測速器是2個計時器，2個計時器之間的距離一定，記錄下試件經過2個計時器時的時間。
三、沖擊試驗機的軟件環境

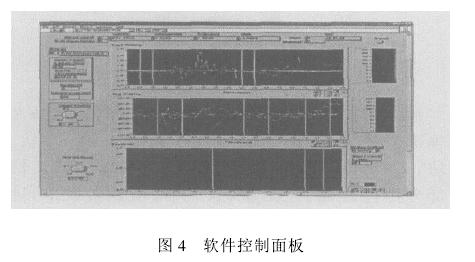

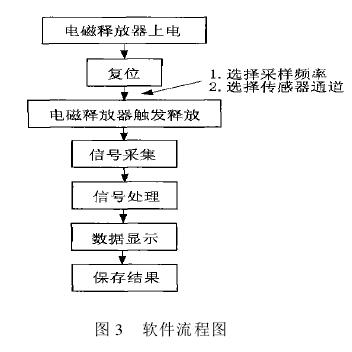

對整個沖擊試驗，課題組自行開發了一套實用軟件。軟件的流程如圖3所示。由軟件可以選擇多通道、不同采樣頻率采集數據，得到各種性能曲線，如：加速度一時間曲線、載荷一時間曲線、應變一時間曲線等，并能夠?qū)﹄姶裴尫牌鞯难訒r(shí)進行自動補償。軟件有良好的人機對話界而，控制而板如圖4所示。http://www.5dhb.com
